martes, 13 de julio de 2021

SOFTWARE PARA PANTALLAS RCA Y WESTINGHOUSE

Con estos software resolverás fallas como :

-El tv no pasa de la presentación WISDOM SHARE.

-El tv no pasa de la ANDROID
-El tv no pasa de la LOGO RCA
-El tv no ENCIENDE SOLO LED DE STANDBY
-El tv SE REINICIA
-El tv no ABRE NETFLIX
-El tv no AGARRA WI-FI

Instrucciones para la descarga y instalación:

Para descargar el archivo da click en el enlace que corresponda a su modelo de tv.
cuando hagas el pago la descarga iniciara de forma automática,  si no se genera descarga automática escribe al whatsapp +50360447821.
cuando se descargue el archivo tienes que descomprimirlo con WINRAR EN LA PC
verifica los archivos descomprimidos comunmente son ( 6 ) selecciona el archivo bin el cual comúnmente es el de mayor peso.
usar una memoria USB 2.0
enviar el archivo bin  de mayor peso a la usb 2.0 previamente formateada en FAT 32
conectar la usb 2.0 en un puerto USB del tv y conectar el tv a la red eléctrica

verificar el inicio de la instalación ( nota ) si no inicia la instalación probar con otra memoria USB, si el error persiste leer las instrucciones.

si inicia la instalación esperar que llegue al 100% luego desconectar el tv de la red eléctrica, luego retirar la memoria USB 2.0 del tv
esperar 2 minutos y conectar de nuevo el tv a la red eléctrica, verificar si el tv enciende automáticamente, si no enciende presionar power on
cuando encienda esperar que el tv termine el proceso de configuración de software de 2 a 4 minutos tiempo de espera en la pantalla WISDOM SHARE
cuando el tv muestre la pantalla de inicio, tienes que programar manualmente IDIOMA, FECHA, CANALES, INTERNET  Y a disfrutar tu TV

POSIBLES ERRORES DE INSTALACIÓN:

A) La instalación no pasa del 1%

B) No pasa nada al conectar la memoria USB 2.0

( posible causa y solución )

A) La instalación no pasa del 1%

verifique si descargo el archivo correcto según marca y modelo de su tv  si la instalación no pasa del 1% modificar el nombre del archivo bin ( nota ) al final del nombre del archivo BIN se lee las letras: ejemplo _ref40. solución borrar  _ref40. precaución no borrar guión bajo! ni el punto del final! solo [ ref40 ] y en su lugar escribir: sos  luego de eso actualizar y enviar ese archivo bin con el nombre modificado a la memoria USB 2.0, cada vez que envíes un archivo a la memoria USB 2.0 esta tiene que estar previamente formateada en FAT 32 esto se hace en cada Prueba.

B) No pasa nada al conectar la memoria USB 2.0

1) probar con otra memoria USB 2.0

2) formatear la memoria USB 2.0 en FAT 32

3) asegurarse de enviar el archivo BIN correcto pruebe colocando los 6 archivos que salieron al descomprimir el archivo RAR desarme el tv y revise el código de board y envíe esa información a soporte  WHATSAPP +50379393254 para que le enviemos otro software ( nota ) no tendrá que pagar más dinero.

NO DUDES EN CONTACTARME POR CUALQUIER DUDA WHATSAPP +503 79393254

Atte: JONATHAN GARCIA ( INFINITY SERVIC YouTube )















RC32A18S-SM
RC40G16N-SM
W32F16N-SM
W32A17N-SM
RC65F16N-SM
RC58D16N-SM
RC58B17N-SM
RC55G16N-SM
RC55E16S-SM
RC55B4K-SM
RC32A18S-SM
RC32E16S-SM
RC32E16T-SM
RC32F17N-SM
RC32F18N-SM
RC32J16N-SM
RC32J16S-SM
RC40A16N-SM
RC40A16S-SM
RC40A17S-SM
RC40A18N-SM
RC40D16N-SM
RC40G16S-SM
RC43G16N-SM
RC48D16N-SM
RC49J16N-SM
RC49J16S-SM
RC50F18N-SM
RC50F18S-SM
RC50G16N-SM
RC50J4K-SM
RC50L16N-SM
RC32G16N-SM






















viernes, 2 de abril de 2021

ELECTRONICA BASICA

Corriente

Se denomina corriente eléctrica al flujo o movimiento de electrones por un conductor. Los electrones se desplazan de un átomo a otro, en la misma dirección según el conductor. Ejemplo: en un alambre, los electrones se  mueven a lo largo del mismo.
Una manera de entender el comportamiento de la electricidad, es comparándola con el caudal de un rió. El agua corre por el caudal, del sitio más alto, al más bajo gracias a su inclinación. Entre mas inclinado sea, mas fuerte será la corriente del rió. La corriente eléctrica tiene un comportamiento similar. Los electrones se desplazan del punto con mayor voltaje, al de menor voltaje. La potencia de esta corriente es mayor, entre  más grande sea la diferencia entre los dos puntos.
La unidad de corriente, también llamada Intensidad, es el AMPERIO. (A). Los submúltiplos del amperio son miliamperios (mA) (1/1000 de amperio), y microamperios (uA) (1’000.000 de amperio).

Los sinónimos de corriente son: Caudal, Potencial o Intensidad. Se representa con una (I) o una (A). El instrumento con el que se miden los amperios es el Amperímetro.


Voltaje










Para producir un flujo de agua, se necesita presión y esto se puede lograr con un tanque lleno de agua en el que el nivel o altura del líquido determina la presión. En electricidad, la presión seria el voltaje. La unidad de medida es el VOLTIO(V). Los submúltiplos del voltio son milivoltios (mV) (1/1000 de voltio), y micro voltios (uV) (1’000.000 de electrones por voltio). El instrumento con el que se mide el voltaje es el Voltímetro.


Potencia






H = Altura del Chorro – Potencia. H1 > H2

En la figura  se pude ver como la potencia se compara con dos tanques que producen un chorro de agua. El chorro más alto equivale a la mayor potencia. La unidad de potencia es el Vatio (W).


Un vatio (W), es igual a un voltio multiplicado por un amperio.

La ley de watt, puede recordarse con el siguiente diagrama.



P = Potencia – Vatios (W)

V = Voltaje – Voltios (V)

I = Corriente – Amperios (A)


Hay tres formas de calcular la potencia:

Cuando se conoce la resistencia y la corriente: P = I ² * R.

Cuando se conoce, el voltaje y la resistencia: P = V ² / R.

Cuando se conoce, El voltaje y la corriente. P = V * I.


Corriente alterna

La corriente alterna tiene como principio fundamental que su magnitud y dirección varían cíclicamente, es decir; se invierte la polaridad periódicamente en ciclos por segundo, llamados hercios (hertz). Sin embargo, a pesar de este constante cambio de polaridad, la corriente siempre fluye del polo negativo al positivo, de la misma manera que en  la corriente directa.
Las formas mas conocidas de generar electricidad son: Mecánica, Térmica Química o Luminosa (cristales).
El método más usado en Colombia para generar electricidad es mecánicamente a partir de un dinamo o turbina, que es impulsado por un caudal de agua y por inducción electromagnética, este produce grandes cantidades de electricidad. A este sistema se le llama hidroeléctrica.












Una hidroeléctrica, tiene generadores que entregan voltajes de hasta 26.000 voltios, aunque esto cambia dependiendo del país y su poder tecnológico. No se suelen generar voltajes superiores a estos, debido a las dificultades que se presentan a la hora de aislar estos voltajes y por los riesgos de posibles cortocircuitos. El voltaje generado se eleva mediante transformadores a voltajes muy altos, para su fácil transporte, ya que  entre más alta es la tensión, menor es la corriente y menores son las pérdidas al momento de trasportarla. Luego llega a una subestación en la que el voltaje se baja a unos 13.000 voltios por línea, para así llevarlo a las ciudades. Al momento de entregarle la electricidad al consumidor, esta se baja a tensiones entre 380 y 415 voltios, para la industria y 220 y 240 voltios, para las viviendas.  En algunos países, como Colombia, el voltaje entregado a las viviendas es entre 110 y 125 voltios.
Se entregan 4 líneas; tres líneas vivas, o fases y un neutro que es un polo a tierra. Los tres sistemas de producción, distribución y consumo de energía eléctrica son:

Los alambres conductores que toman la corriente desde el poste que está frente a nuestra casa son gruesos. Tienen como mínimo un calibre número 8, según la tabla AWG y están en capacidad de  transportar aproximadamente unos 35amperios (I). Significa que en nuestro hogar podemos disponer de esa cantidad de corriente.


La cantidad de I que consumimos a diario en nuestra casa es regulada por un contador que esta instalado a la entrada por la empresa de energía. Los contadores miden en kilovatios por hora. (KWH).

Corriente monofásica: Está formada por una fase y un neutro.
Corriente bifásica: Utiliza dos fases y un neutro. Tiene uso semi industrial.
Corriente trifásica: Utiliza las tres fases y el neutro. Su uso es industrial.

Funcionamiento de un dinamo

Al hacer girar una espira cuadrada dentro de un campo magnético, en la cual las líneas de fuerza apuntan hacia abajo, se induce en la espira, o bobina una tensión alterna senoidal como indica la figura.




En el punto inicial (0 grados), la bobina no corta ningún flujo magnético (flechas rojas de N a S), pues se encuentra paralela al flujo. En ese momento, el voltaje es cero voltios. Al girar 90 grados, (giro al contrario del reloj), el  voltaje o la tensión es máxima y positiva. Cuando la bobina gira hasta los 180 grados, el voltaje vuelve a ser cero, pues al igual que al comienzo, no corta las líneas de flujo. Y en los 270 grados, la tensión será máxima y negativa,  pues vuelve a cortar el flujo en su punto máximo como en los 90 grados, pero ahora la tensión inducida es negativa debido a que el flujo es cortado en dirección opuesta.

Ciclo, periodo y frecuencia

Un ciclo es alternancia completa de la onda senoidal correspondiente a 360 grados o 2 π (pi) radiales.

Valor efectivo o RMS (Root Mean Square)

Una corriente alterna, tiene un valor efectivo de 1 amperio, cuando el calor producido en una resistencia equivale a la misma cantidad, que una corriente continua de 1 amperio.

 Un voltaje de corriente alterna (AC) es de un voltio, solo cuando este da origen a una corriente efectiva de 1 amperio en una resistencia de 1 ohmio.


Medición de la energía eléctrica



La medición de corriente alterna se hace colocando el multímetro en la escala de corriente AC, que se representa con A~. El Amperímetro se coloca en serie con la carga. Para medir el voltaje alterno se coloca el multímetro en la escala de voltaje AC que se representa con V~. El multímetro se coloca en paralelo.


Circuito paralelo

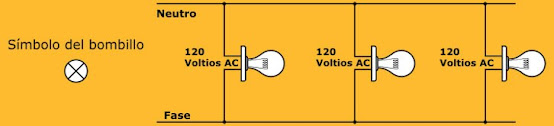

En una instalación eléctrica en paralelo el voltaje es constante en cualquier parte del circuito. Se encuentra presente en cualquier parte del circuito, sin sufrir ningún cambio o alteración considerable.










La corriente (I)  la consume cada elemento que forma parte del circuito y se suman para obtener la corriente total (It). Dicho de otras maneras, la corriente total se divide entre los elementos que forman el circuito.

Circuito paralelo en el hogar o industria

En los circuitos paralelos se debe tener mucho cuidado ya que requieren de polo a tierra. El polo a tierra es un sistema de protección al usuario de los aparatos conectados a la red eléctrica. Consiste en una pieza metálica, conocida como Varilla de cooper Weld, enterrada en suelo con poca resistencia y en los edificios se conecta a las partes metálicas de su estructura.



Se conecta y distribuye por la instalación por medio de un alambre desnudo de cobre y en el cable de los aparatos es el cable de color verde. Debe llegar a través de los enchufes a todos los aparatos.


Al conectar el voltímetro en paralelo, así se prendan o no los bombillos, el voltímetro muestra en su medición la misma tensión a voltaje que por lo regular es de 120V o 220V. El amperímetro se conecta en serie y a medida que prendemos cada bombillo, cerrando el switch correspondiente, nos marca el consumo en amperios. La corriente se reparte entre los tres elementos, de acuerdo a su potencia. La unidad de potencia es el vatio (W). El submúltiplo es el milivatio 1/1000W, y su múltiplo es el KWH que son 1000 vatios.

              I total = I1 + I2 + I3

Potencia = W

Los bombillos tienen impresa la unidad de potencia en vatios. (en ingles Watts) y también su tensión en voltios. Los electrodomésticos como; el televisor, equipo de sonido, licuadora y la plancha, entre otros, traen impresa una ficha técnica con sus características de consumo. Damos como ejemplo la ficha de un motor eléctrico.

IN 110 VAC

300 Watts

60 Hz

15000 RPM

Vatio = W 1.000 vatios son 1 kilovatio hora (KWh)

Kilovatio hora = potencia (W) x Tiempo KWh = P x t

INSTALACIÓN EN CIRCUITO SERIE

Un circuito en serie es aquel, en el que sus elementos están interconectados uno a tras otro, como los vagones del tren. Si estos elementos son de igual potencia, la tensión aplicada en sus extremos se reparte entre ellos en partes iguales.

Ejemplo:

2 bombillos de 120V c/u a 100W de potencia, al  conectarlos en serie, con una alimentación de 220V, tenemos que se divide el voltaje en 2 y cada bombillo recibe 110V


Resistencia

La resistencia puede explicarse de la misma manera, como en un tubo, a través del cual hacemos pasar un chorro de agua, cuanto más delgado sea el tubo, ofrece mas oposición al paso del agua. De la misma forma, los alambres, en cuanto más delgados sean, mas oposición ejercerán al paso de los electrones, es decir, que presentan mayor resistencia a la corriente. Los materiales ofrecen diferentes grados de resistencia. por ejemplo: el oro es el mejor conductor de electricidad, esto quiere decir que es el que opone menos resistencia. Le sigue la plata y luego el cobre, que sin ser mal conductor, es económico, por lo tanto muy usado para fabricar conductores, como las pistas de los circuitos impresos.

La unidad de resistencia es el Ohmio. (Ω).

Un ohmio es la resistencia eléctrica que hay entre dos puntos de un conductor, al que se le aplica una  tensión de un voltio, produciendo una corriente de un amperio.

Aplicación de la ley de OHM

La ley de ohm es útil cuando deseamos calcular una corriente (si conocemos el voltaje y la resistencia), calcular un voltaje (si conocemos la corriente y la resistencia) o calcular la resistencia (si conocemos el voltaje y la corriente).

Ejemplos

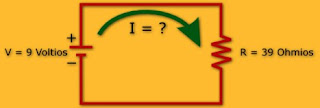

I = V/R , I = 9/39




                          I = 0.23 Amperios




R = V/I , R = 3/0.3









                         R = 10 Ohmios




V = I*R , V = 0.5*10




                         V = 5 Voltios

Las resistencias o resistores



La resistencia  es un componente que hace oposición a la corriente. Se utilizan para limitar o controlar el paso de corriente en los circuitos. El símbolo es omega. (Ω)

Composición

Las resistencias electrónicas están hechas a partir de materiales conductores y resistivos, como carbón prensado, una película metálica y alambre, recubiertas en cerámica. Ajustando la proporción entre los componentes, se logran los valores resistivos deseados. Se tiene en cuanta la forma del resistor para efectos de alta frecuencia.

Las resistencias electronicas, además de tener un valor en ohmios, tienen una tolerancia al calor producido por el esfuerzo que realizan al oponerse a la corriente, que es medido en vatios (W). Comercialmente se utilizan valores que varían desde 1/8w, hasta 20w.

Existen dos tipos de resistencias: resistencias fijas y resistencias variables. Las resistencias fijas, como su nombre lo indica, son aquellas que traen un valor fijo de fábrica. Estas pueden tener una tolerancia entre el  5% y el 10%, de inexactitud, excepto las resistencias de precisión.

Código de colores de las resistencias



COLOR

1a CIFRA

2a CIFRA

MULTIPLICADOR

TOLERANCIA

Negro

0

1

Marrón

1

1

10

1%

Rojo

2

2

100

2%

Naranja

3

3

1000

Amarillo

4

4

10.000

Verde

5

5

100.000

Azul

6

6

1’000.000

Violeta

7

7

10’000.000

Gris

8

8

100’000.000

Blanco

9

9

1000’000.000

Plata

0.01

10%

Oro

0.1

5%

Ninguno

20%


El valor de una resistencia fija común puede ser afectado por la temperatura a la que esté expuesta, restándole resistencia. En los termistores la resistencia aumenta en mayor grado. Los termistores, se aplican en circuitos de control de temperatura.
Las resistencias generan un ruido blanco o de Johnson, por movimiento aleatorio de electrones, que generan corrientes pequeñas.


Otro tipo de resistencias son las resistencias variables, como los potenciómetros, reóstatos LDR’s y Termistores (resistencias que dependen de la temperatura).

Potenciómetros

Los potenciómetros se clasifican en logarítmicos y lineales. Los potenciómetros logarítmicos, varían exponencialmente de acuerdo al movimiento del cursor, estos generalmente se emplean para control de volumen en audio.

Los potenciómetros lineales, cambian linealmente cuando se mueve el cursor. Así; Para cada grado de aproximadamente 270 grados de giro el incremento de resistencia es el mismo.

La manera de identificar si un potenciómetro es logarítmico o lineal, es identificando la letra que está entes de su valor. Los que están marcados con la letra B (B20K), son lineales y los marcados con la letra A (A20K), son logarítmicos. Para verificar si realmente un potenciómetro es lineal se debe medir colocando el eje en la mitad del recorrido. Se coloca el multímetro en la escala de ohmios de valor inmediatamente superior al valor del potenciómetro y se mide entre el pin del centro y cada extremo. Si la medición es simétrica (valores iguales), entonces es un potenciómetro lineal. Los potenciómetros logarítmicos son más difíciles de conseguir. Al medirlos con su eje en la mitad del recorrido da un valor de un lado más que del otro, aproximadamente la octava parte en el lado izquierdo y el resto en el lado derecho.


Los potenciómetros son componentes electrónicos utilizados para ajustar niveles de resistencia o tensión y en casos especiales, para obtener un valor de resistencia no comercial o no predecible de antemano y llevar al circuito dentro de los límites de funcionamiento.
Los potenciómetros de ajuste evitan casi siempre la utilización de componentes de precisión en el circuito, permitiendo un ahorro en costos. Hace años era común encontrar resistencias ajustables, actualmente casi no se usan, pues se utiliza un potenciometro o reóstato dejando sin conectar uno de sus extremos.
Un potenciómetro consiste básicamente en una resistencia con una conexión intermedia y móvil. Se utilizan como divisores de tensión, o como  resistencias ajustables, cuando no se conecta uno de sus extremos.


Al desarmar un potenciómetro podemos ver sus diferentes partes. El cursor,  contacto móvil, consiste en un resorte de material conductor que ejerce cierta presión sobre la resistencia fija para garantizar un buen contacto eléctrico. La parte mas importante es la resistencia fija, que tiene dos terminales; la otra parte es el cursor que hace contacto con esta resistencia y está unido al terminal central, este debe hacer un buen contacto eléctrico, pero debe deslizarse muy suavemente para evitar desgastar la resistencia sobre la que se mueve, los demás elementos mecánicos permiten ensamblar todas las partes y facilitan el aislamiento entre el cursor y los restantes terminales.

Los potenciómetros en tándem, nombre que reciben también los  potenciómetros dobles, se utilizan para variar simultáneamente la tensión, o la resistencia en dos zonas del circuito o en dos circuitos diferentes. Pueden conectarse de manera que aumenten su resistencia simultáneamente o invertir las conexiones extremas de alguno de ellos para que uno aumente y otro disminuya. Son utilizados en audio para manejar los dos canales del estéreo.
Es normal encontrar dos potenciómetros independientes desde el punto de vista eléctrico, pero accionados simultáneamente por el mismo eje. Habitualmente se utilizan en equipos estereo, de esta manera se puede variar simultáneamente el volumen de ambos canales.

El potenciómetro se representa como una resistencia con dos contactos en sus extremos, entre los que se mide su resistencia nominal y una toma intermedia. Cuando la toma intermedia se desplaza manualmente, es decir por un mando de accionamiento manual y rápido se suele representar por una flecha, pero cuando se trata de un elemento de ajuste que normalmente no se vuelve a tocar una vez ajustado, se representa por un trazo.










Cuando el potenciómetro se utiliza como divisor de tensión, como en el caso de los controles de volumen de audio, la tensión de salida se calcula dividiendo la tensión de entrada por R y multiplicándola por R2. De esta manera se disminuye la amplitud de la señal que el preamplificador entrega al amplificador de potencia

Los potenciómetros más populares son los usados como controles de tono y volumen. Sin embargo, la parte visible es en realidad el mando que permite actuar sobre el eje que mueve el cursor del potenciómetro. A este se le llama perilla.

En el pasado los potenciómetros se entregaban con un eje largo que se cortaba a la medida requerida del mando utilizado.








La pista de los potenciómetros puede ser de diversos materiales, esta debe ser uniforme para que la resistencia varié también de forma uniforme al mover el cursor, evitando variaciones bruscas de resistencia. La resistencia al desgaste depende de la utilización, por ejemplo; un potenciómetro  de volumen está diseñado para soportar constantes manipulaciones, sin embargo, un potenciómetro de ajuste no es sometido a trabajo pesado, por lo que es suficiente que se diseñe para soportar unas 20 manipulaciones.













No todos los potenciómetros tienen accionamiento giratorio, los hay de accionamiento longitudinal en los que el curso se desplaza en línea recta. Hay modelos de uso corriente y modelos para utilizar en consolas de mezcla profesionales, se trata normalmente de componentes de gran calidad para evitar ruidos por falsos contactos del cursor, además permiten tener una imagen gráfica de su posición, lo cual los hace ideales en los ecualizadores gráficos. A estos potenciometros se las llama faders.

Algunos conceptos básicos



Circuito Serie

En un circuito serie, la corriente tiene un solo camino y el voltaje se divide. La resistencia total es igual a la suma de las resistencias individuales:










I T = VT/RT

RT = R1 + R2 + R3

RT = R1 + R2 + R3

En el circuito serie, la resistencia total es mayor a cualquiera de las resistencias individuales. Además, la suma de las potencias individuales, es igual a la potencia total.
Cuando circula una corriente a través de una resistencia, se produce una caída de voltaje en ella, expresada como I x R de acuerdo a la ley de ohm.

En el circuito serie, el voltaje de divide y la suma de voltajes es:

VT = V1 + V2 + V3


Circuito paralelo


I1 = V/R1

I2 = V/R2

I3 = V/R3

En el circuito paralelo, la corriente toma varios caminos, por tanto, el voltaje se divide y es el mismo para todo el circuito. Es decir  (I) divide y (V) se mantiene. Además, en el circuito paralelo la resistencia total es igual al inverso de la suma de los inversos:

1/RT = 1/R1 + 1/R2 + 1/R3

La resistencia total RT es menor que cualquiera de las resistencias

La corriente se divide  tomando caminos paralelos y la corriente total es:

IT = I1 + I2 + I3

Todo circuito serie o paralelo, puede reducirse a una sola fuente de voltaje con una sola resistencia
